噴漿和噴射混凝土都是由水泥、沙子和水混合而成的建筑材料，但它們的成分、施工方法和典型用途不同，以下便是噴漿和噴射混凝土的區(qū)別。

　　區(qū)別1：材料組成

　　- 噴漿：

　　- 主要材料是水泥砂漿，即水泥和砂按一定比例混合，再加水?dāng)嚢瓒伞Ｒ话闼嗪蜕暗谋壤鶕?jù)具體工程要求有所不同，例如可以是1:3或1:2.5等。它的成分相對簡單，側(cè)重于利用水泥的膠結(jié)性能和砂的填充性能來形成防護(hù)層或襯砌。

　　- 例如，在一些對強(qiáng)度要求不是特別高的臨時工程或者作為簡單的表面防護(hù)層時，會采用噴漿，如在一些巖石邊坡的初步防護(hù)中，只需要水泥砂漿在坡面形成一層防止風(fēng)化和小規(guī)模掉塊的防護(hù)層即可。

　　- 噴射混凝土：

　　- 是由水泥、砂、石子、外加劑和水等多種材料組成。其中石子的加入使它在結(jié)構(gòu)性能上比噴漿更具優(yōu)勢。石子一般選用粒徑合適的碎石，如5 - 10mm粒徑的碎石比較常見。

　　- 例如，在隧道襯砌施工中，噴射混凝土可以利用其內(nèi)部石子形成的骨架結(jié)構(gòu)，更好地承受巖土壓力等外部荷載，有效防止隧道圍巖的變形和坍塌。

　　區(qū)別2：性能特點

　　- 強(qiáng)度：

　　- 噴漿：強(qiáng)度相對較低。因為沒有粗骨料（石子），其抗壓強(qiáng)度主要依靠水泥和砂的粘結(jié)，一般抗壓強(qiáng)度在10 - 20MPa左右，常用于承受荷載較小的部位。

　　- 噴射混凝土：由于含有石子，強(qiáng)度較高。其抗壓強(qiáng)度能夠達(dá)到20 - 40MPa甚至更高，能夠承受較大的壓力和拉力，適用于對結(jié)構(gòu)強(qiáng)度要求較高的工程部位，如地下工程支護(hù)結(jié)構(gòu)、水工結(jié)構(gòu)等。

　　- 耐久性：

　　- 噴漿：耐久性主要依賴于水泥漿體對砂的包裹以及水泥本身的抗侵蝕性能。在有化學(xué)侵蝕的環(huán)境下，由于其結(jié)構(gòu)相對較為疏松，耐久性可能會受到一定影響。

　　- 噴射混凝土：因為其良好的密實性和完整的結(jié)構(gòu)體系（包含粗、細(xì)骨料），耐久性更好。它能夠更好地抵抗水、化學(xué)物質(zhì)的侵蝕，以及凍融循環(huán)等環(huán)境因素的破壞。

　　區(qū)別3：施工工藝

　　- 噴射方式：

　　- 噴漿：通常采用擠壓式或氣壓式噴槍進(jìn)行噴射。在噴射過程中，主要是將攪拌好的水泥砂漿通過噴槍均勻地噴涂在作業(yè)面上。由于材料中沒有粗骨料，噴射時對設(shè)備的壓力要求相對較低，設(shè)備也相對簡單一些。

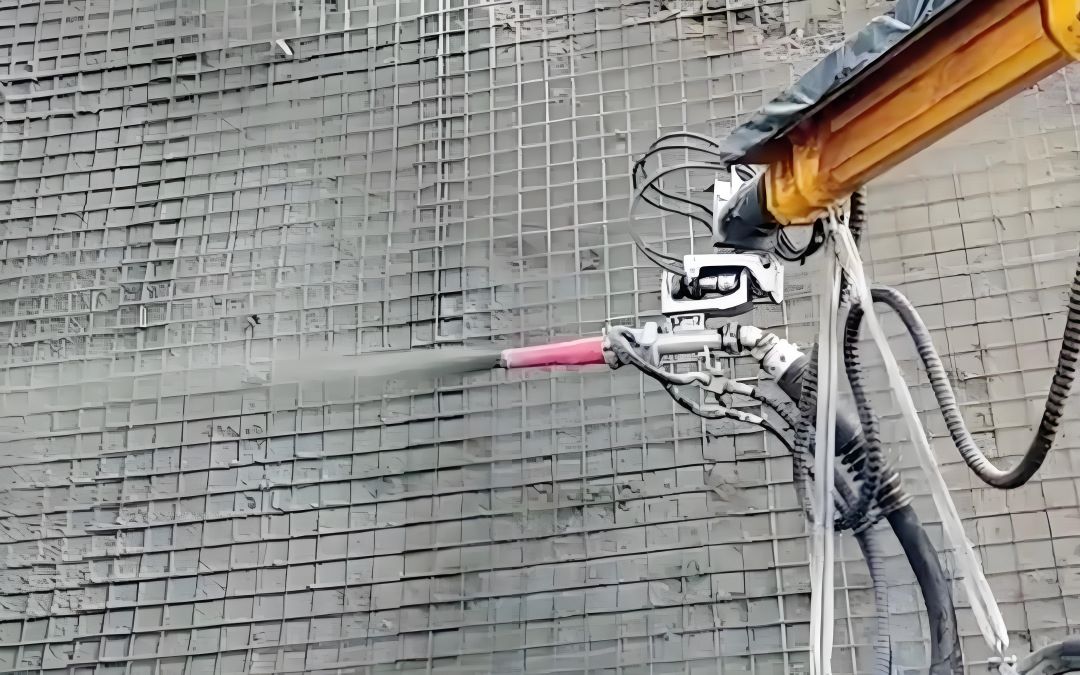

　　- 噴射混凝土：需要采用專門的混凝土噴射機(jī)進(jìn)行噴射。由于混凝土中含有石子，為了保證石子能夠順利噴射出去并且均勻分布在噴射面上，噴射機(jī)需要具備更高的壓力和更復(fù)雜的攪拌、輸送系統(tǒng)。在噴射過程中，要確?；炷聊軌蚓o密地粘結(jié)在基層表面，同時要控制好噴射的厚度和角度。

　　- 噴射厚度：

　　- 噴漿：厚度相對較薄，一般一次噴射厚度在3 - 8mm左右。如果需要增加厚度，往往需要分層多次噴射，并且要保證每層之間有足夠的間隔時間，以防止下層未初凝的漿體被沖壞。

　　- 噴射混凝土：一次噴射厚度可以達(dá)到5 - 10cm左右，這是因為其內(nèi)部有石子作為骨架支撐，能夠承受自身較大的重量而不至于塌落。不過，實際施工中也要根據(jù)具體的工程要求和混凝土配合比來確定合適的噴射厚度。

　　區(qū)別4：應(yīng)用場景

　　- 噴漿：

　　- 常用于地下工程的臨時支護(hù)，如小型礦山巷道的初期防護(hù)，起到簡單的封閉圍巖表面，防止其風(fēng)化剝落的作用。

　　- 在一些對結(jié)構(gòu)外觀要求不高的建筑表面修補(bǔ)工程中，用于填補(bǔ)小孔洞、麻面等表面缺陷，恢復(fù)建筑表面的平整性。

　　- 噴射混凝土：

　　- 廣泛應(yīng)用于隧道工程中，作為永久性襯砌結(jié)構(gòu)的一部分，承擔(dān)著支護(hù)圍巖、抵抗地層壓力的重要作用。

　　- 在水利工程中的大壩護(hù)坡、渠道襯砌等部位，利用其高強(qiáng)度和良好的抗沖刷性能來保護(hù)結(jié)構(gòu)主體免受水流的侵蝕和沖刷。
